Пример анализа организационной фрагментарности процесса
в программном продукте Бизнес-инженер

Скачать / Открыть в формате MS Word
Процесс: Разработка бюджета

1. Результаты анализа организационной фрагментарности процесса

Показатели организационной фрагментарности

- Количество функциональных переходов:13
- Количество организационных разрывов:4
- Степень организационной фрагментарности:31%
- Суммарная организационная удаленность:14
- Средняя организационная удаленность:3,5

Функциональные переходы и организационные разрывы

1.  Получение и проверка информации от подразделений = > Уточнение и корректировка информации

- Организационный разрыв отсутствует

2.  Уточнение и корректировка информации = > Составление перечня доходов и расходов

- Организационный разрыв отсутствует

3.  Составление перечня доходов и расходов = > Распределение в последовательности получения доходов и осуществления расходов

- Организационный разрыв отсутствует

4.  Составление перечня доходов и расходов = > Расчет кассовых разрывов

- Организационный разрыв отсутствует

5.  Расчет кассовых разрывов = > Определение источников закрытия кассовых разрывов

- Организационный разрыв отсутствует

6.  Определение источников закрытия кассовых разрывов = > Формирование предварительных БДР и БДДС

- Организационный разрыв отсутствует

7.  Формирование предварительных БДР и БДДС = > Предварительное согласование бюджета

- Экономист ПЭО => Финансовый директор

- Организационная удаленность: 4

8.  Предварительное согласование бюджета = > Утверждение бюджета

- Финансовый директор => Генеральный директор

- Организационная удаленность: 1

9.  Предварительное согласование бюджета = > Формирование предварительных БДР и БДДС

- Финансовый директор => Экономист ПЭО

- Организационная удаленность: 4

10.  Утверждение бюджета = > Доведение бюджета до подразделений

- Генеральный директор => Экономист ПЭО

- Организационная удаленность: 5

11.  Уточнение и корректировка информации = > Возврат информации в подразделения

- Организационный разрыв отсутствует

12.  Возврат информации в подразделения = > Получение и проверка информации от подразделений

- Организационный разрыв отсутствует

13.  Распределение в последовательности получения доходов и осуществления расходов = > Формирование предварительных БДР и БДДС

- Организационный разрыв отсутствует

2. Графическая диаграмма процесса

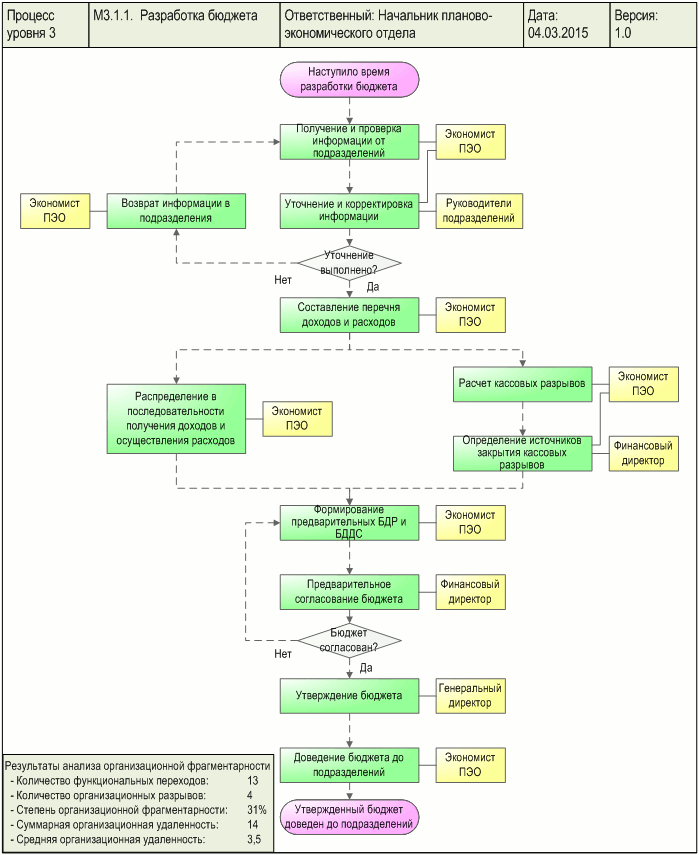

Диаграмма процесса "Разработка бюджета" - анализ организационной фрагментарности, разработанная с помощью графической диаграммы "Диаграмма процесса" в системе Бизнес-инженер
